Endüstriyel tesislerde, veri merkezlerinde, müzelerde, arşivlerde ve kritik altyapı projelerinde yangın güvenliği kurgulanırken çözülmesi gereken en kritik problem; alevleri bastırırken korunan hacimdeki pahalı elektronik donanımlara, tarihi mirasa ve ekosisteme zarar vermeyecek doğru söndürme ajanını seçmektir. Günümüzde küresel iklim kriziyle birlikte yürürlüğe giren uluslararası F-Gaz (Florlu Sera Gazları) kısıtlamaları ve sıfır karbon vizyonu, yangın koruma mühendislerini %100 doğal çözümlere yönlendirmektedir. Bu noktada öne çıkan inert gazlı söndürme sistemleri, atmosferde doğal olarak bulunan gazları kullanarak hem üstün bir yangın bastırma kabiliyeti sunmakta hem de sıfır çevresel etki garanti etmektedir.
📌 Önemli Noktalar & Hızlı Özet
- Sıfır Çevresel Etki: IG-01, IG-55, IG-100 ve IG-541 söndürme ajanları; ODP=0 (Ozon Tüketme) ve GWP=0 (Küresel Isınma) değerleriyle uluslararası F-Gaz kısıtlamalarından tamamen muaftır.
- Fiziksel Oksijen Seyreltme: Sistem kimyasal reaksiyon oluşturmaz; ortamdaki oksijen konsantrasyonunu 60 saniyede %12-14 bandına çekerek yangını kimyasal tortu ve termal şok olmadan fiziksel olarak boğar.
- İnsan Güvenliği Önceliği: Özellikle IG-541 (Inergen), içeriğindeki %8 karbondioksit ile insan solunum merkezini uyararak oksijenin dokulara iletimini sürdürür ve personelli hacimlerde güvenli tahliye payı bırakır.
- Kritik Tasarım Kriterleri: 200 ve 300 bar depolama basıncı, aşırı basınç tahliye damperi (PRD) ve oda sızdırmazlık testi (Door Fan Test) inert gaz sistemlerinde taviz verilemez yasal zorunluluklardır.
EKA Yangın ve Güvenlik Sistemleri olarak 20 yılı aşkın mühendislik vizyonumuzla; temiz gazlı söndürme disiplininin en güvenilir kolu olan IG-01, IG-55, IG-100 ve IG-541 (Inergen) teknolojilerinin çalışma prensiplerini, kimyasal dinamiklerini ve tasarım kriterlerini bu kapsamlı teknik rehberde bir araya getirdik.
Inert Gazlı Söndürme Sistemlerinin Çalışma Prensibi
İnert gazlar; kimyasal açıdan asal, başka maddelerle bileşik yapmayan, renksiz, kokusuz ve elektriksel iletkenliği sıfır olan doğal gazlardır. Bir hacimde açık alevli yangının başlaması ve sürmesi için ortamdaki oksijen konsantrasyonunun en az %15 seviyesinde bulunması gerekir. İnert gaz tabanlı sistemlerin temel çalışma prensibi oksijen seyreltme (boğma) mekanizmasıdır.
Ortamda kurulu olan hassas ve çapraz zonlu yangın algılama dedektörlerinin alevi veya dumanı teyit etmesiyle birlikte kontrol paneli geri sayımı başlatır ve yüksek basınçlı silindirlerde depolanan gazlar korunan hacme boşaltılır. Normal şartlarda %20.9 olan atmosferik oksijen oranı, yaklaşık 60 saniye içinde kontrollü bir biçimde %12 ile %14 seviyelerine indirilir. Oksijenin kritik eşiğin altına düşmesiyle yangın üçgeni kırılır ve alevler söner. Bu işlem sırasında herhangi bir kimyasal ayrışma ürünü (hidrojen florür vb.) açığa çıkmaz, elektronik kartlarda paslanma veya korozyon yaşanmaz.
Inert Gaz Türleri ve Kimyasal Bileşimleri
TS EN 15004 ve NFPA 2001 normlarında kabul görmüş dört ana inert gaz formülasyonu bulunmaktadır. Her gazın moleküler kütlesi, yayılım dinamiği ve depolama karakteristiği mimari projelendirmede belirleyicidir:
1. IG-01 (%100 Saf Argon)
Tamamen saf argon gazından ibarettir. Argon gazlı söndürme sistemleri, havaya oranla yaklaşık 1.38 kat daha ağır bir moleküler ağırlığa sahiptir. Bu fiziksel ağırlık, taban altı kablo kanallarında veya tavan yüksekliği fazla olan ancak riskin alt kotlarda yoğunlaştığı elektrik hücre odalarında mükemmel bir gaz kalıcılık süresi (hold time) sağlar.
2. IG-55 (%50 Azot / %50 Argon)
Hacimsel olarak %50 Azot (N2) ve %50 Argon (Ar) gazlarının dengeli karışımıdır. Karışımın bağıl yoğunluğu atmosferik hava ile neredeyse birebir aynıdır (yaklaşık 1.0). Bu denge sayesinde gaz, tahliye edildiği hacmin tabanından tavanına kadar milimetrik bir homojenlikle dağılır. Özellikle yüksek raflı veri merkezlerinde ve server odalarında en çok tercih edilen inert çözümler arasındadır.
3. IG-100 (%100 Saf Azot)
Soluduğumuz havanın %78'ini meydana getiren saf azot gazıdır. IG-100 gazının en büyük üstünlüğü, dolum ve tedarik maliyetlerinin son derece düşük olması ve dünyanın her bölgesinde yerel dolum imkanının bulunmasıdır. Havadan bir miktar hafif olması sebebiyle asma tavan üstü risklerin yoğun olduğu arşivlerde ve büyük hacimli depolarda sıkça projelendirilir.
4. IG-541 (%52 Azot / %40 Argon / %8 Karbondioksit - Inergen)
Tescilli bileşimiyle bilinen IG-541 söndürme sistemleri; %52 Azot, %40 Argon ve %8 Karbondioksit bileşiminden meydana gelir. Karışıma eklenen %8'lik CO2, yangın anında mahalde bulunan personelin fizyolojik dengesini korumayı hedefler. Karbondioksit, kandaki solunum merkezini uyararak akciğerlerin daha derin ve sık nefes almasını sağlar. Bu sayede ortamda oksijen seviyesi %12'ye inse dahi beyin ve hayati organlar ihtiyaç duyduğu oksijeni kesintisiz almaya devam eder. Sürekli personelin bulunduğu kontrol odaları, hastaneler ve müzelerde can güvenliği marjı en yüksek alternatiftir.
| Gaz Kodu | Bileşenler (Hacimce %) | Depolama Basıncı | Öne Çıkan Fiziksel Davranış | En Yaygın Uygulama Sahası |
|---|---|---|---|---|
| IG-01 | %100 Argon (Ar) | 200 / 300 Bar | Havadan ağır, alt kotlarda ve yükseltilmiş döşemelerde yüksek kalıcılık | Trafo odaları, kablo galerileri, şalt merkezleri |
| IG-55 | %50 N2 + %50 Ar | 200 / 300 Bar | Hava ile eşdeğer yoğunluk, kusursuz homojen oda dağılımı | Veri merkezleri, telekomünikasyon santralleri |
| IG-100 | %100 Azot (N2) | 200 / 300 Bar | Hafif gaz yapısı, en ekonomik lokal yeniden dolum imkanı | Büyük arşiv hacimleri, endüstriyel tesis depoları |
| IG-541 | %52 N2 + %40 Ar + %8 CO2 | 200 / 300 Bar | İnsan solunumunu destekleyen fizyolojik CO2 katkısı | Müzeler, kontrol odaları, personelli otomasyon odaları |
Çevresel Avantajlar ve F-Gaz Sürdürülebilirliği
Geleneksel kimyasal halokarbon gazlar (HFC ve bazı sentetik gazlar) başarılı bir söndürme sunsa da, atmosfere karıştıklarında sera etkisine yol açmakta ve Kigali Değişikliği gibi uluslararası protokollerle kotalara tabi tutulmaktadır. Inert gazlı söndürme sistemleri ise doğanın kendi gazlarını kullandığı için tartışmasız bir çevresel mükemmelliğe sahiptir:
- Ozon Tabakasını Tüketme Potansiyeli (ODP): 0 (Sıfır)
- Küresel Isınma Potansiyeli (GWP): 0 (Sıfır)
- Atmosferik Yaşam Ömrü (ALT): 0 (Halihazırda atmosfer döngüsünün doğal bileşenidir)
Tesisinize kuracağınız bir inert gaz sistemi, gelecekte değişebilecek hiçbir çevre mevzuatından veya karbon vergisi uygulamasından etkilenmez; yapılan yatırımın ömrünü korur.
Mühendislik Tasarımı, Basınç Sınıfları ve Koruma Bileşenleri

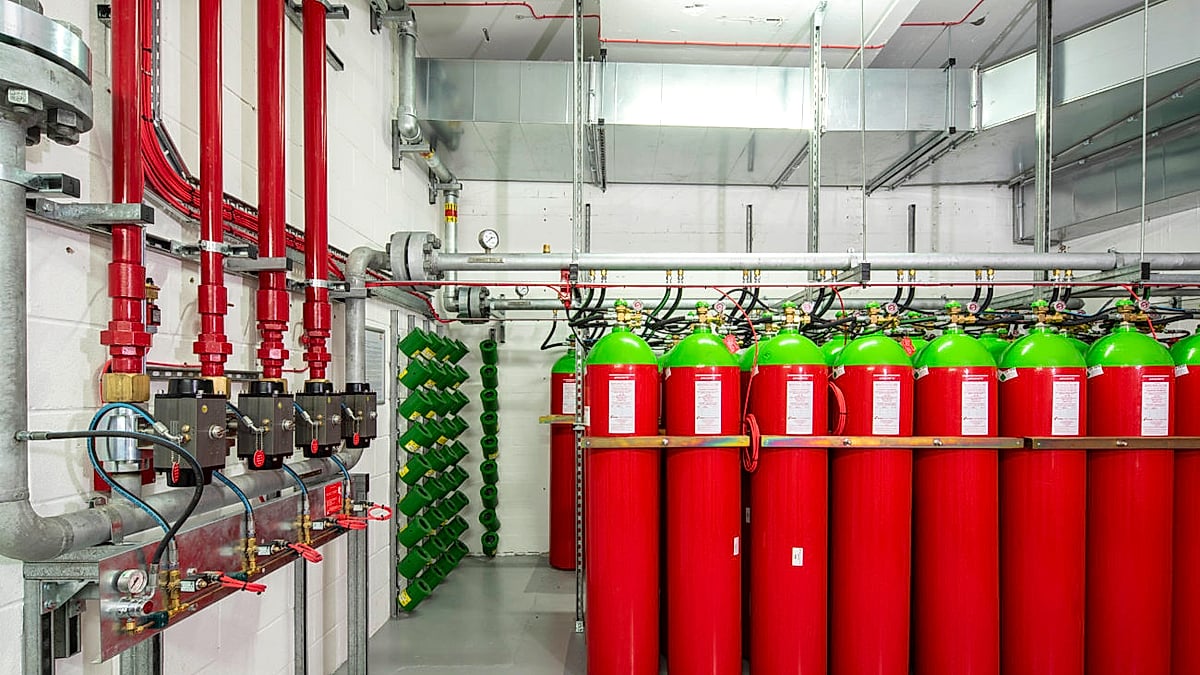

İnert gazlar kritik sıcaklıklarının üzerinde oldukları için sıvılaştırılarak depolanamazlar. Gaz fazında depolanmaları gerektiğinden 200 Bar veya 300 Bar nominal basınçlı dikişsiz çelik silindirler kullanılır. 300 bar teknolojisi, silindir sayısını ve depolama odası alanını %35'e varan oranlarda optimize eder. Sistemin kusursuz çalışması için aşağıdaki mühendislik bileşenleri şarttır:
- Basınç Düşürücü Regülatörler (Pressure Restrictors): Silindirden 300 bar ile çıkan devasa basınç, orifis ve regülatörler vasıtasıyla manifold hattında 40-60 bar aralığına düşürülür. Bu hidrolik tasarım boru et kalınlığı gereksinimini makul seviyeye indirir.
- Aşırı Basınç Tahliye Damperi (PRD): Söndürme esnasında odaya pompalanan gaz, kapalı mahalde anlık bir pozitif basınç dalgası yaratır. Odanın yapısal duvarlarının çatlamasını veya camların patlamasını önlemek için EN 15004-1 hesaplamalarına uygun basınç tahliye damperleri monte edilmelidir.
- Akustik Sessiz Nozullar (Silent Nozzle): Veri merkezlerindeki yüksek kapasiteli manyetik hard disklere (HDD) ses dalgalarının zarar vermemesi için gaz çıkış desibelini düşüren patentli sessiz nozul başlıkları kullanılmalıdır.
Bütünleşik Yangın Güvenliği: Pasif Koruma ve Kaçış Güzergahları
İnert gazlı sistemlerin başarısı, odanın sızdırmazlığı ile doğrudan ilintilidir. Korunan mahalde sızdırmazlık sağlanamazsa gaz odadan kaçar ve söndürme konsantrasyonu sağlanamaz. Bu doğrultuda odanın sızdırmazlık seviyesi en az 10 dakika hold time verecek şekilde izole edilmelidir. Gaz tahliyesi gerçekleştiğinde odanın izolasyonunu koruyan en temel bariyer yangın kapısı üniteleridir; bu kapıların sızdırmaz fitilli ve otomatik kapatıcılı olması gerekir.
Ayrıca gazlı koruma yapılan hacimlerin tahliye planı, binanın ana yangın merdiveni kaçış rotalarına güvenli biçimde bağlanmalıdır. Sulu söndürmenin elektrik iletkenliği sebebiyle felakete yol açabileceği bu alanlarda konvansiyonel sprinkler hatları veya müdahale amaçlı yangın dolabı donanımları yerine gazlı sistemler tasarlanarak bütünleşik bir risk yönetimi hayata geçirilir.
Uygulama Alanları ve Yasal Mevzuat Zorunlulukları
Binaların Yangından Korunması Hakkında Yönetmelik (BYKY) Madde 98 ve TS EN 15004 ilkelerine göre; su ile söndürülmesi mahzurlu olan elektronik veri depolama birimleri, yüksek gerilim odaları ve müzelerde otomatik gazlı söndürme tesisi mecburidir.
Öne çıkan kullanım alanları:
- Büyük Veri Merkezleri (Tier III ve Tier IV Data Center Tesisleri)
- Banka Sunucu ve Kasa Odaları
- Havalimanı ve Metro Sinyalizasyon Kumanda Merkezleri
- Enerji Santralleri ve Trafo/OG Pano Hacimleri
- Nadir Eser Kütüphaneleri, Arşivler ve Sanat Depoları
- İlaç Üretim Alanları ve Temiz Odalar (Cleanrooms)
Sıkça Sorulan Sorular
Inert gazlı söndürme sistemleri insan sağlığı için tehlike oluşturur mu?
Doğru mühendislik hesaplamaları yapılmış bir sistem insan sağlığını tehdit etmez. Gaz boşalımı sonrasında oksijen konsantrasyonu %12-14 aralığına iner; bu oran sağlıklı bir insanın odadan güvenle çıkabilmesi için yeterlidir. İnert gazlar zehirli gaz veya kimyasal ayrışma ürünü üretmez.
Basınç tahliye damperi (PRD) neden zorunludur?
İnert gazlar yüksek hacimde korunan alana enjekte edildiğinde oda içinde milibarlar mertebesinde güçlü bir pozitif basınç doğar. Basınç tahliye damperi bulunmayan odalarda alçıpan duvarların yıkılması, asma tavanların çökmesi veya kapıların kilit mekanizmalarının sıkışması gibi ağır yapısal hasarlar gerçekleşebilir.
İnert gazlar ile FM-200 sistemleri arasındaki temel fark nedir?
FM-200 sıvı fazda, kimyasal bir gaz olarak 25-42 bar basınçta depolanır ve alevi kimyasal reaksiyonu kırarak söndürür. İnert gazlar ise tamamen doğaldır, 200-300 bar basınçta gaz fazında saklanır ve yangını oksijeni seyreltip boğarak söndürür. İnert sistemler sıfır çevresel etkiye sahiptir ve tüp dolum maliyetleri çok daha ekonomiktir.
Boşalan bir inert gaz silindirinin yeniden dolumu zor mudur?
Hayır, inert gazlar (Azot, Argon) atmosferde bolca bulunduğu için Türkiye'nin her yerinde yerel gaz dolum tesislerinde süratle doldurulabilir. İthal kimyasal gazlarda olduğu gibi haftalarca yurt dışı sevkiyatı bekleme zorunluluğu yoktur.
EKA Yangın ile Profesyonel Çözüm ve Keşif Hizmeti
Inert gazlı söndürme sistemlerinin başarısı; doğru hidrolik simülasyonlar, borulama et kalınlığı seçimleri, nozul kalibrasyonları ve kapı sızdırmazlık (Door Fan Test) testlerinin hatasız yürütülmesine bağlıdır. Mühendislik hesaplarındaki ufak bir sapma, koruma konsantrasyonunun sağlanamamasına ya da binanın strüktürel yapısının zarar görmesine neden olabilir.
EKA Yangın ve Güvenlik Sistemleri, 20 yılı aşkın sektörel deneyimiyle tesisinizin her aşamasında yanınızdadır. Tesisinize özel yangın projesi tasarımından montaja, hidrolik hesaplamalardan yasal itfaiye raporu süreçlerine kadar anahtar teslim hizmet sunuyoruz. Sisteminizi geleceğin çevre standartlarına bugünden hazırlamak ve risklerinizi sıfırlamak için uzman mühendislerimizden ücretsiz keşif talebinde bulunabilirsiniz.
